CNC Onsite - Re-Design af løftebaslag til ’Asterix’

Udfordring for virksomheden

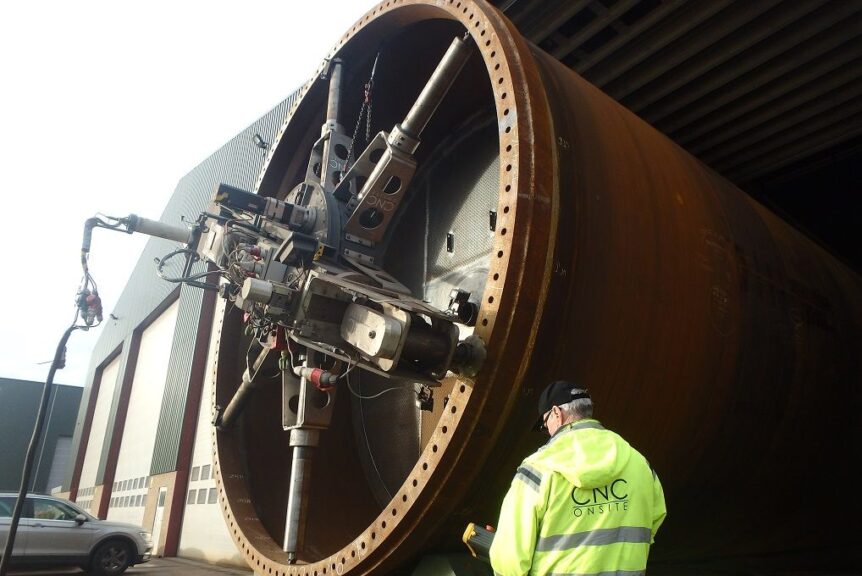

CNC Onsite ønskede et re-design af deres eksisterende løftebeslag til modellen Asterix.

Det eksisterende design benyttede sig af tre monteringshuller til justering af balancen ved løft.
Den nuværende design indebar dermed en ”uheldig” vinkel ved løft, da den helst skulle løftes vandret.

Kunden ønskede desuden et løftebeslag som kunne balancere Asterix med udgangspunkt i både korte og længere slings, hvilket ikke var muligt før.

Vores løsning

Vi udarbejde derfor et design på en helt ny type beslag som kunne opfylde kundens ønsker.
Vores løsning tog udgangspunkt i ”variabel balance”, som samtidig kunne fastlåses.

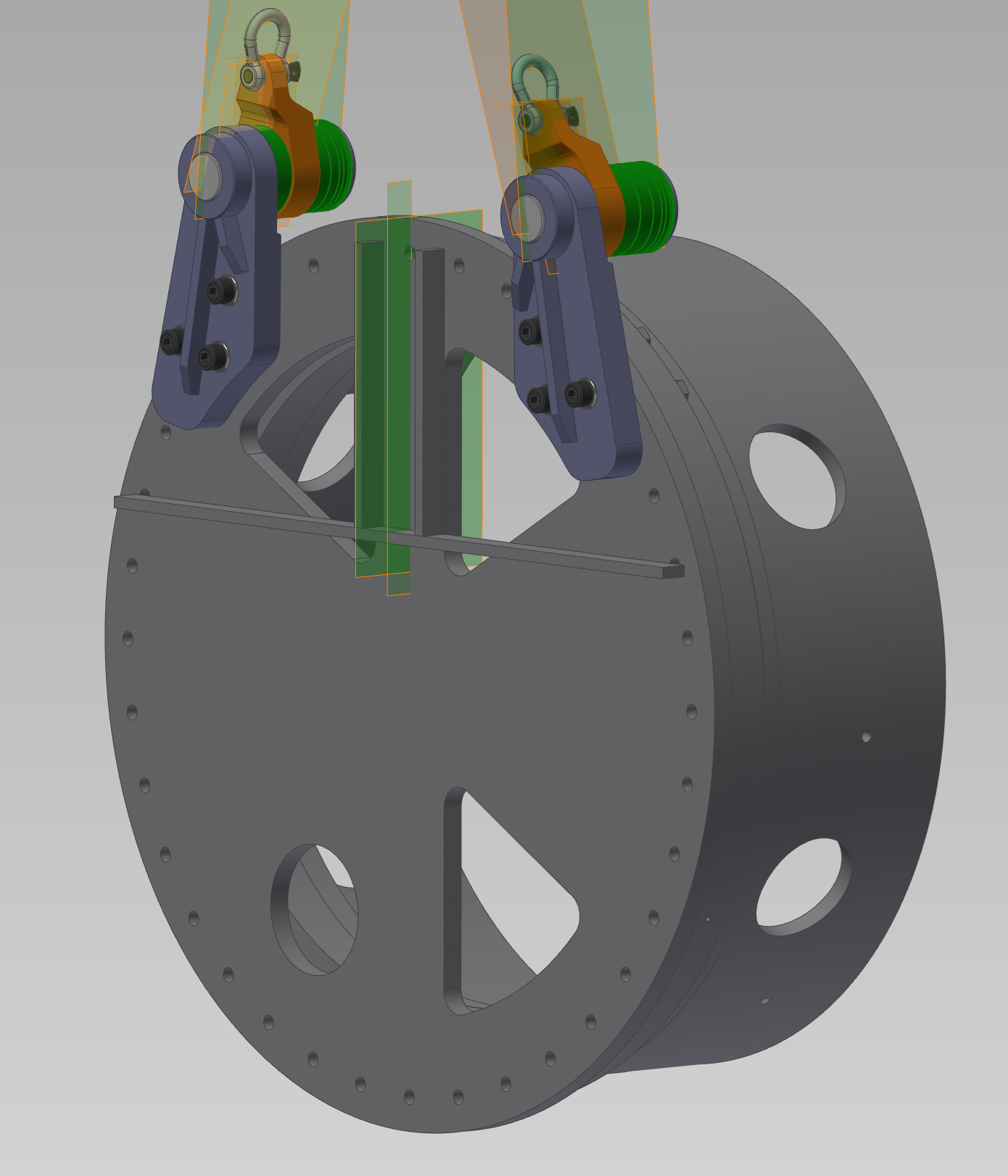

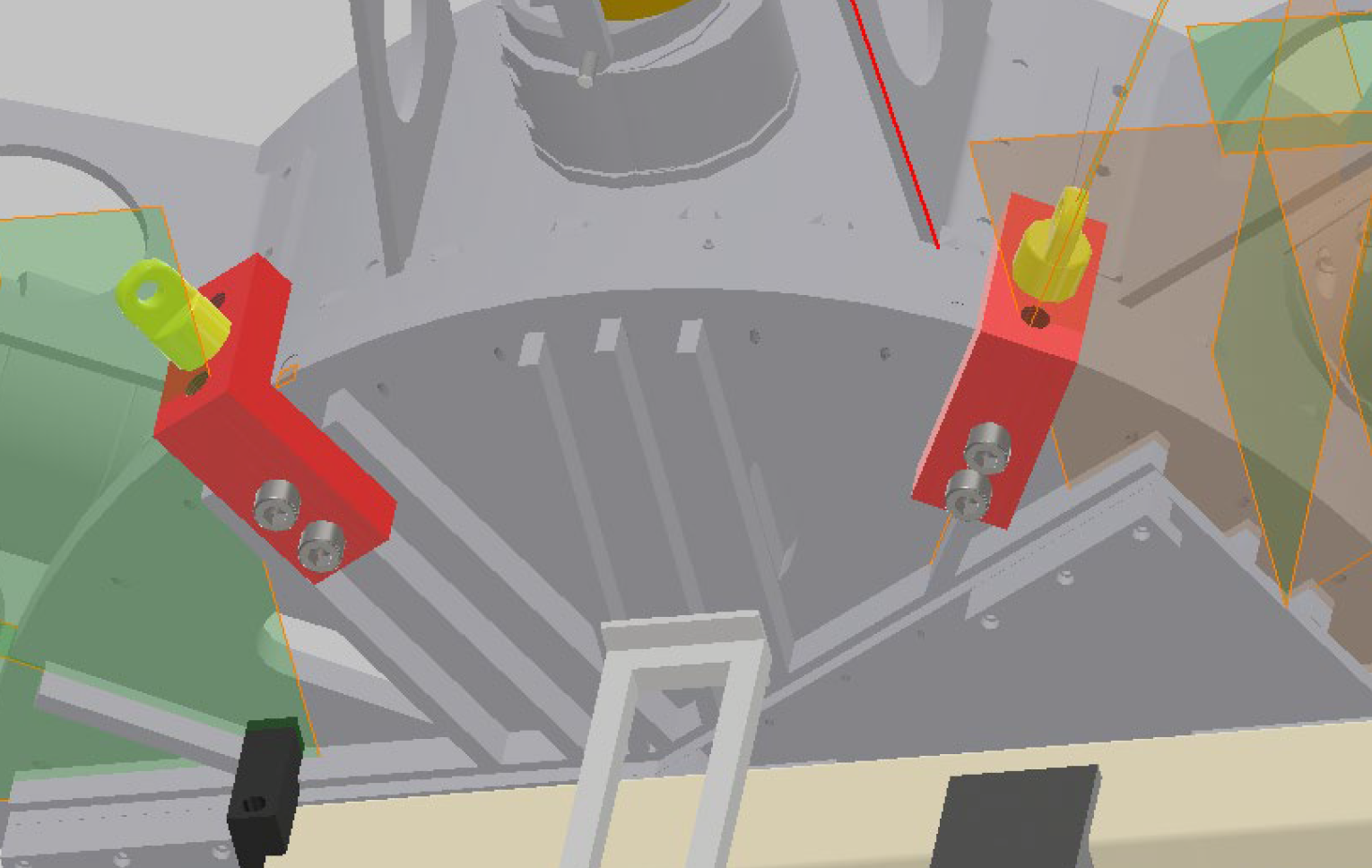

Vi udarbejdede derfor et løftebeslag som i stedet for tre faste monteringshuller, bestod af et variabelt beslag som kunne fastlåses på ønskede positioner med afstandsskriver. Designet påmonteres med tre bolte for hvert beslag.

Gennem denne løsning kan den ”uheldige” vinkel på løft elemineres og balancen stabiliseres efter ønske. Med den variable løsning er der ligeledes taget højde for ønsket om mulighed for benyttelse af forskellige slags slings. Dette skyldes at den variable tilgang tilpasser sig afhængigt af om der er tale om korte eller lange slings.

Resultat

Resultatet af den forslåede koncept løsning gør løftebeslaget mere fleksibelt både under løft og ved balancering af Asterix.

Ved hjælp af afstandsskiverne er det nu muligt at opnår optimal balance på Asterix ved løft.
Det betyder ligeledes, at man ikke længere skal løfte den manuelt indtil den hænger i vatter.
